تفاصيل المنتج:
|
| اسم البند: | تحكم الرقم الهيدروجيني و ORP | قناة الكشف: | اثنين من المدخلات القناة التناظرية |
|---|---|---|---|
| البيانات التاريخية: | يمكنه تسجيل 10000 بيانات تاريخية | سجل المعايرة: | يسجل آخر 100 مرة |
| تتابع الانتاج: | 2 مرحلات SPST قابلة للتكوين | الإخراج الحالي: | 2 قناة 0/4 ~ 20MA |
| واجهة الاتصالات: | واجهة RS485 MODBUS RTU | درجة الحماية: | IP66 |
| بيئة التشغيل: | 0 60 | بيئة التخزين: | 20 70 |
| أبعاد الصك: | 144 * 144 * 120 ملم | طريقة التثبيت: | تصاعد الجدار ، مشبك الأنابيب ، لوحة |
| مادة القشرة: | عززت ABS | متطلبات الطاقة: | التيار المتردد: 100 ~ 240 فولت ، 50 ~ 60 هرتز ؛ تيار مستمر: + 18 ~ 36 فولت |

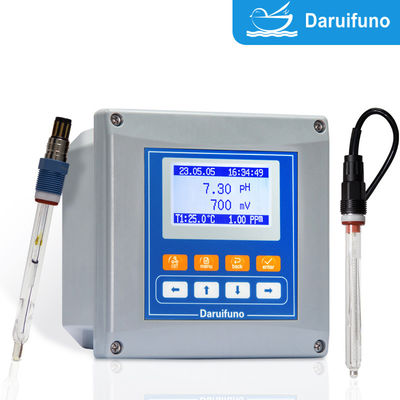

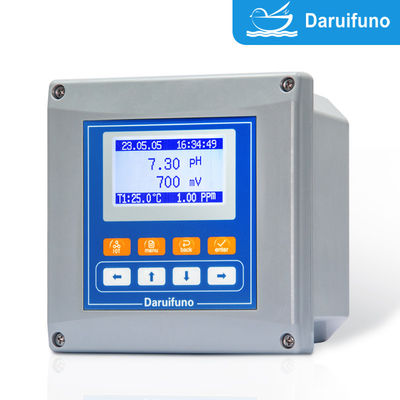

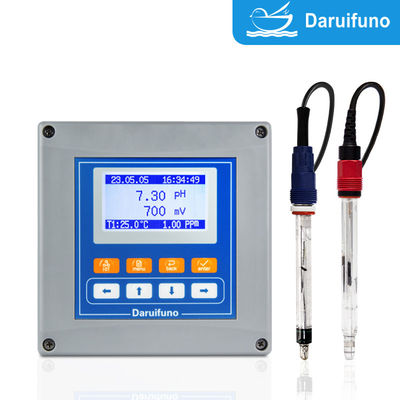

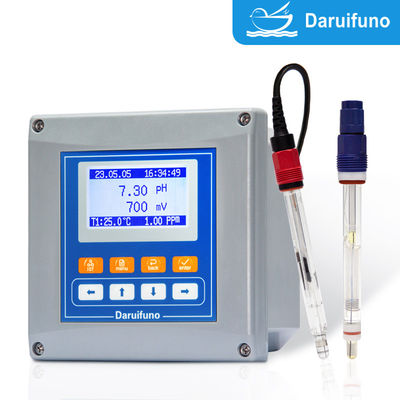

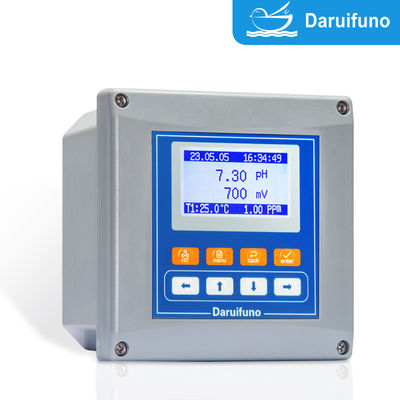

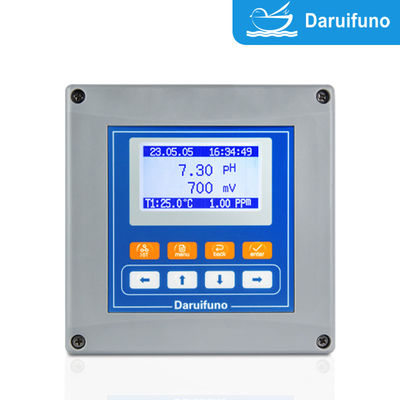

قنوات دويل PH التناظرية ومراقب ORP مع RS485 لمعالجة مياه الصرف الصناعي
عادة ما يدعم جهاز التحكم المزدوج القناة APX2-PD من ماركة Daruifuno الاتصال في وقت واحد للكهرباء التناظرية لـ pH و الكهرباء التناظرية ORP (إمكانية تخفيض الأكسدة) ،أو اثنين من أجهزة استشعار الحموضة التناظرية وأجهزة استشعار ORP التناظريةيتم جمع قيمة الحموضة والقدرة على تخفيف الأكسدة (قيمة mV) للحلول على التوالي. تحويل الدائرة التناظرية الداخلية إشارة الإلكترود إلى إشارة الجهد القياسي،يعزز و يصفها، ثم يقوم ميكرو معالج جهاز التحكم بمعالجة عددية وحكم ، وبالتالي يصدر إشارة تحكم رله أو إشارة تيار تناظرية (مثل 4-20mA).
قناة الحموضة: يقيس الحموضة (0-14) ويتحكم في الجرعة الحمضية / القاعدة.
قناة ORP: تقيس إمكانات تخفيض الأكسدة (± 2000mV) للتطهير (مثل الكلور) أو إزالة الكلور.
يتم توصيل الأقطاب الكهربائية بمحطة جهاز التحكم ؛ يتم توصيل مخرج رله جهاز التحكم بمضخة الجرعة أو جهاز الإنذار أو جهاز التنظيف ؛ منطق التحكم ، والمعايرة ، ودورة التنظيف ، إلخ.يمكن تعيين من خلال القائمةيتم دعم المعايرة العادية وعرض البيانات.
معايير المنتج
| النموذج | APX2-PD-A | APX2-PD-D | |
| كائنات قياس | 2 مدخلات قناة القياس، يمكن اختيار pH أو ORP تعسفيا | ||
| المبدأ | PH | كهرباء الحموضة الزجاجية (مؤشر تركيز أيونات الهيدروجين) | |
| الـ ORP | أقطاب البلاتين أو الذهب (إمكانية إعادة التأثير) | ||
| نطاق العرض | PH: 0 ~ 14pH ORP: ± 2000mV حرارة: -10 ≈ 150 °C | ||
| القرار | PH: 0.01pH ORP: 1mV TEMP: 0.1°C | ||
| الدقة | 00.1% من نطاق القياس أو ±0.02pH / ±2mV، خذ الأكبر | ||
| الاستقرار | 0.05% من نطاق القياس كل 24 ساعة بدون تراكم | ||
| التكرار | أفضل من 0.1% من نطاق القياس | ||
| التعويض المؤقت | أوتوماتيكية أو يدوية (NTC10K/PT1000) | ||
| مخرج رله | رلهان SPST، الحمل الحد الأقصى 3A / 250VAC، وضع إنذار عالية / منخفضة، الحرارة أو نظيفة التحكم | ||
| الاتصالات الرقمية | واجهة RS485 ذات سلكين ، Modbus RTU و JSON | ||
| الناتج الحالي | اثنين 0/4 ~ 20mA الحالي الحد الأقصى. الحمل 1000Ω | ||
| عرض الوقت | السنة / الشهر / التاريخ / الساعة / الدقيقة / الثانية | ||
| بيانات تاريخية | سجل 10000 بيانات تاريخية و آخر 100 بيانات صيانة معايرة | ||
| موضوع التقييم* | المصفوفة المدمجة (ما يعادل الكلور المتبقي) 0 ~ 2.5mg / L | ||
| دعم محدد من قبل المستخدم (مصفوفة 20x20) | |||
| التوافق الخطي (استقرار عينة المياه) | |||
| العرض | 128 * 64 3.2- بوصة الرسومات المصفوفة قطرة LCD | ||
| طريقة المعايرة | PH: 3 نقاط ORP: 2 نقاط ، يمكن تعيين نقاط المعايرة بحرية | ||
| المواد | درجة حماية ABS المحسنة: IP66 | ||
| إمدادات الطاقة | التيار المتردد: 100~240 فولت 50/60 هرتز | DC: 18 ~ 36V | |
| البعد | 144*144*120ملم (حجم الثقب 138*138ملم) | ||
| درجة حرارة العمل | 0 ≈ 60 درجة مئوية، RH < 95%، غير مكثفة | ||
| درجة حرارة التخزين | -20 ∼ 70 درجة مئوية، RH < 55%، غير مكثفة | ||
| التثبيت | التثبيت الجداري، مشبك الأنابيب، لوحة | ||
المزايا والخصائص
مسجل تاريخ APX2-PD و وظيفة الساعة الإلكترونية1وظيفة تسجيل التاريخ
1تخزين بيانات القياسات، وأحداث الإنذار، الخ
يمكن تعيين فترة التسجيل (مثل كل 10 دقائق)
2وظيفة الساعة الإلكترونية
وحدة ساعة في الوقت الحقيقي لضمان وقت تسجيل الحدث الدقيق
نظام التحكم في PH ORP من داروفونو APX2-PD
ضع الحدّ العلويّ/الأسفل لـ (PH) ، وعندما تتجاوز القيمة المحدّدة، سيتمّ تنشيط الإرسال.
مثال: pH > 9، تشغيل مضخة الجرعة الحمضية.
الحموضة < 6، تشغيل مضخة الجرعة القليلية.
يمكنك تعيين فترة التشنج لتجنب التبديل المتكرر.
نظام تحكم التنظيف التلقائي APX2-PD
يمكن تعيين رله التنظيف لبدء في وقت ثابت (مثل كل 24 ساعة) ؛
يبدأ صمام الكهربائي أو مضخة المياه لتنظيف الكهرباء
يتجنب أخطاء القياس الناجمة عن الالتصاق على سطح الأقطاب الكهربائية.
نظام التحكم في درجة الحموضة في داروفون APX2-PD طريقة معايرة درجة الحموضة و ORP
1معايرة الحموضة:
استخدم العازل القياسي: pH 4.01، 7.00، 10.01، PH ORP وحدة تحكم تنتجها شركتنا داروفونو، يمكن تعيين نقطة المعايرة بحرية.
معايرة نقطة واحدة: استخدم سائل pH 7.00 لمعايرة نقطة الصفر.
معايرة نقطتين: pH 7.00 و 4.00 أو 10.00، معايرة نقطة الصفر والميل.
ويقود جهاز التحكم العملية ويحدد الاستقرار وتخزينها تلقائيًا.
2معايرة ORP:
استخدام عازل عادي، مثل + 220mV أو + 470mV.
عملية المعايرة بسيطة، عادة ما تكون نقطة واحدة كافية.
طريقة تثبيت جهاز التحكم APX2-PD لجهاز التحكم ORP PH Daruifunoطريقة التثبيت:
تثبيت لوحة (تثبيت فتح، لوحة حماية IP66)
تثبيت الجدار (غلاف الحماية التكيفي)
تركيب خط الأنابيب
بيئة التثبيت:
تجنب أشعة الشمس المباشرة ودرجة الحرارة العالية ودرجة الرطوبة العالية.
يتم توجيه الكابلات بشكل منفصل لتجنب مشاركة نفس الحبل مع خطوط الكهرباء.
- نعمالتطبيق:
◇ المياه السطحية
◇ مصدر الماء
◇ مياه تربية الأحياء المائية
◇ مياه المناظر الطبيعية
◇ استيراد المياه
◇ مراقبة معالجة المياه
◇ مياه الشرب
◇ المياه الجوفية، حمام السباحة
◇مراقبة العمليات الصناعية وإدارة التحكم في الجرعة
◇المواد الكيميائية والنفط والورق والأغذية والأدوية والكهرباء الصلبة وتصنيع PCB ، إلخ.
◇ معالجة المياه البلدية / الصناعية
◇ مراقبة تدفق مياه التبريد
◇ التحكم في السوائل الكهربائية
◇ خط إنتاج الأغذية والمشروبات
◇ تحكم خزان تفاعل تحييد الأحماض والقواعد
