تفاصيل المنتج:
|
| اسم المنتج: | مستشعر الأوزون | نموذج المنتج: | أوز1.2 |
|---|---|---|---|
| نطاق القياس:: | 0~0.5/2/5/10/20 جزء في المليون | نطاق الضغط: | 0 ~ 1 بار (خلية التدفق) |
| نطاق الحرارة: | 0 ~ 45 درجة مئوية | وقت الاستجابة: | T90: حوالي 3 دقائق (المالح حوالي 5 دقائق) |
| معدل المد و الجزر: | 15-30 لتر/ساعة (33 – 66 سم/ثانية) | ||
| إبراز: | مستشعر أوزون مياه الشرب,مستشعر الأوزون المباشر لمياه الشرب,أجهزة استشعار أوزون المياه,Direct Drinking Water Ozone Sensor,Service Process Water Ozone Sensor |
||

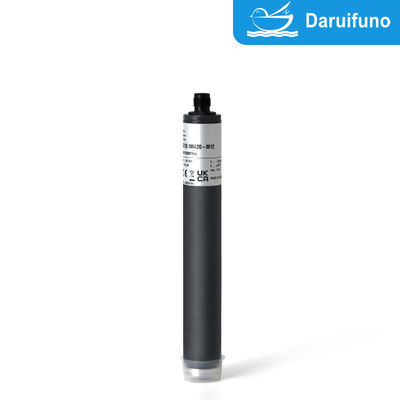

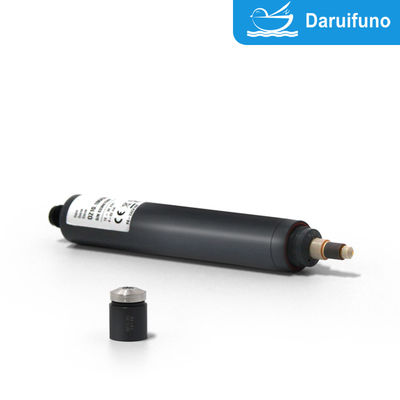

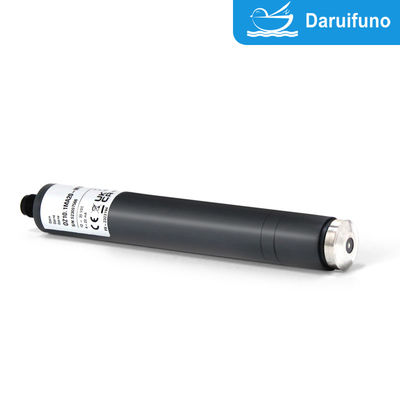

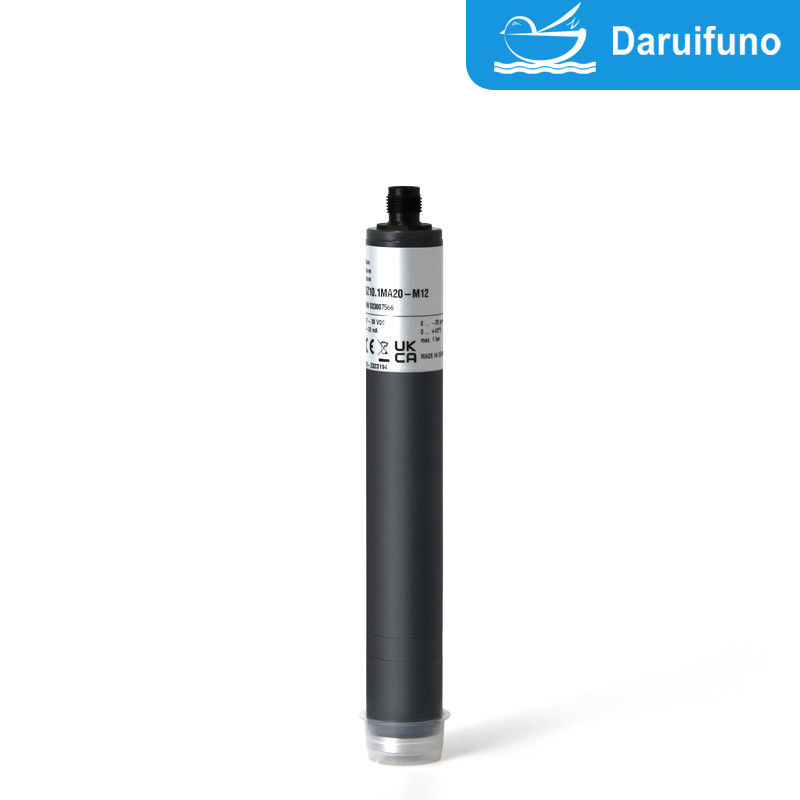

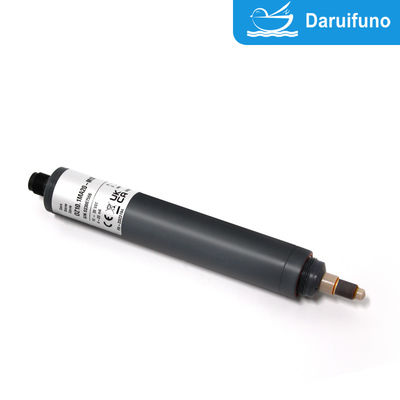

جهاز استشعار الأوزون ذو سلكين 4-20mA ذو إلكترودين لمياه الشرب ، مياه الشرب المباشرة ، مياه عملية الخدمة
أجهزة استشعار الأوزون ذات الالكترودين OZ12، تستخدم في مياه الشرب، مياه الشرب المباشرة، مياه الخدمة ومياه العمليات، لقياس المياه بدون عامل سطحي، النطاق الاختياري 0 ~ 0.5 / 2 / 5 / 10 / 20ppm
تتضمن الخصائص الوظيفية لمستشعر الأوزون الفيلم آمبر حساسية عالية واستجابة سريعة ، والتي يمكن أن تقيس بدقة تركيز الأوزون في الماء.مزاياه هي القدرة القوية على مكافحة التدخل، مناسبة لمختلف بيئات جودة المياه ، وطول عمر الخدمة. وهي مناسبة لمعالجة مياه الشرب والمياه الصناعية لضمان سلامة جودة المياه.
المواصفات
| |
(أوز1)2 |
| مؤشر | الأوزون
|
| التطبيق |
مياه حمامات السباحة، مياه الشرب، مياه الخدمة، مياه العمليات |
| نظام القياس | غشاء مغطى، نظام إلكترودين أمبرومتري |
|
إلكترونية |
النسخة التناظرية: - الالكترونيات غير المعزولة بالكهرباء - معالجة البيانات الداخلية - إشارة الخروج: التناظرية (التناظرية خارج / التناظرية) النسخة الرقمية: - الإلكترونية معزولة بالكامل - معالجة بيانات داخلية رقمية - إشارة الخروج: التناظرية (التناظرية خارج / الرقمية) أو رقمية (رقمية خارج / رقمية) نسخة mA: - الناتج التناظري للتيار - الالكترونيات غير المعزولة بالكهرباء - إشارة الخروج: التناظرية (التناظرية خارج / التناظرية) |
|
معلومات عن نطاق القياس |
الميل الفعلي للمستشعر يمكن أن يختلف فيما يتعلق بالإنتاج بين 65٪ و 150٪ من الميل الاسمي ملاحظة: مع منحدر > 100٪ يتم تقليل نطاق القياس وفقا لذلك. (على سبيل المثال: منحدر 150٪ → 67٪ من نطاق القياس المحدد) |
|
تحرك المنحدر في ظروف التكرار (25 درجة مئوية، pH 7,2 في مياه الشرب) |
تقريباً. <- 1% شهرياً |
|
درجة حرارة العمل |
درجة حرارة الماء: 0... +45 درجة مئوية (لا توجد بلورات جليدية في الماء) |
| درجة الحرارة المحيطة: 0... + 55 °C | |
|
الحرارة تعويض |
تلقائيًا، بواسطة جهاز استشعار درجة حرارة متكامل |
|
ضغط العمل المسموح به |
التشغيل بدون حلقة الاحتفاظ: - 0.5 بار - لا يوجد نبضات ضغط و / أو اهتزازات |
|
العمل مع حلقة الاحتفاظ في خلية التدفق: - 1.0 بار، - لا يوجد نبضات ضغط و/أو اهتزازات (انظر الخيار 1) |
|
(أوز1)2 |
|||
|
معدل التدفق (سرعة التدفق القادمة) |
ما يقرب من 15-30 لتر / ساعة (33 66 سم / ثانية) في تدفق FLC، وتعطى اعتمادا على معدل تدفق صغير | |||
| نطاق الحموضة | الحموضة 1 | |||
| وقت التشغيل | أول بدء حوالي ساعة | |||
| وقت الاستجابة | T90: حوالي 15 ثانية | |||
| تعديل نقطة الصفر | ليس ضروريا | |||
| المعايرة | في الجهاز، عن طريق تحديد تحليلي | |||
| التداخلات |
(كل) 2: عامل 0.03 |
|||
| غياب المطهر | 24 ساعة على الأكثر | |||
|
الاتصال |
إصدار mV: إصدار Modbus: نسخة 4-20 mA: |
M12 ذات 5 أعمدة، فليانج قابلة للشحن M12 ذات 5 أعمدة، فليانج قابلة للشحن المحطة ذات القطبين أو M12 ذات 5 أعمدة، فليانج قابلة للشحن |
||
| الحد الأقصى لطول كابل جهاز الاستشعار (اعتمادًا على معالجة الإشارة الداخلية) | التناظرية | < 30 متر | ||
| رقمية |
> 30 متر مسموح به الحد الأقصى لطول الكابل يعتمد على التطبيق |
|||
| نوع الحماية |
5 أقطاب M12 فلنج القابض: IP68 المحطة ذات القطبين مع محرك mA: IP65 |
|||
| المواد | غشاء شبه مرن، PVC-U، ABS | |||
|
الحجم |
قطر: الطول: إصدار mV إصدار Modbus 4-20 mA إصدار |
حوالي 25 ملم حوالي 190 ملم (معالجة الإشارة التناظرية) حوالي 205 ملم (معالجة الإشارات الرقمية) حوالي 205 ملم حوالي 220 ملم (مؤخرة قطب) حوالي 190 ملم (5-pole-M12) |
||
| النقل | +5... +50 درجة مئوية (المستشعر، الالكتروليت، غطاء الغشاء) | |||
|
(أوز1)2 |
|
التخزين |
جهاز استشعار: جاف وبدون مادة كهربائية لا حدود عند +5... +40 °C |
|
الالكتروليت: في الزجاجة الأصلية محمية من أشعة الشمس في +5... +35 °C دقيقة 1 السنة أو حتى تاريخ انتهاء الصلاحية المحدد |
|
|
غطاء الغشاء: في العبوة الأصلية لا يوجد حد عند +5... +40 °C (لا يمكن تخزين أغطية الغشاء المستخدمة) |
|
|
الصيانة |
مراقبة إشارة القياس بانتظام، مرة واحدة على الأقل في الأسبوع المواصفات التالية تعتمد على نوعية المياه: تغيير غطاء الغشاء: مرة واحدة في السنة (اعتمادا على نوعية المياه) تغيير الالكتروليت: كل 3 - 6 أشهر |
|
|
الخيار 1: حلقة الاحتفاظ |
- عند العمل باستخدام ضغوط > 0.5 بار في خلايا التدفق - أبعاد حلقة الاحتفاظ 29 × 23.4 × 2.5 ملم ، مقطعة ، PETP - مواقع مختلفة للخندق يمكن تحديدها (على الطلب) |
|
|
البيانات التقنية
1. OZ1.2 (مخرجات التناظرية ، معالجة إشارات داخلية تناظرية)
هناك حاجة إلى اتصال كهربائي خال من الإمكانيات لأن جهاز الاستشعار الإلكتروني غير مجهز بـ
العزلة
| |
القياس النطاق في ppm |
القرار في ppm |
الناتج الناتج المقاومة |
الاسمية المنحدر في mV/ppm |
الجهد العرض |
الاتصال |
| OZ1.2H-M12 | 0.005... 2000 | 0.001 |
0...-2000 ملف 1 kΩ |
- ألف |
± 5 - ± 15 VDC 10 mA |
شاشة M12 ذات 5 أقواس
وظيفة الأسلاك: رقم PIN1: إشارة القياس رقم PIN2: +U رقم PIN3: -U رقم PIN4: إشارة GND PIN5: n. c. |
| OZ1.2N-M12 | 0.05.2000 | 0.01 | - مائة | |||
| OZ1.2HUp-M12 | 0.005... 2000 | 0.001 |
0...+2000 م.ف. 1 kΩ |
+ 1000 |
10 - 30 VDC 10 mA |
شاشة M12 ذات 5 أقواس وظيفة الأسلاك:
رقم PIN1: إشارة القياس رقم PIN2: +U PIN3: GND الطاقة رقم PIN4: إشارة GND PIN5: n. c. |
| OZ1.2NUp-M12 | 0.05.2000 | 0.01 | +100 |
(خاضع للتغييرات التقنية!)
2. OZ1.2 (مخرجات التناظرية، معالجة الإشارات الرقمية)
التناظرية / الرقمية
-إمدادات الطاقة معزولة غلفانياً داخل المستشعر
-إشارة الخروج معزولة كهربائياً أيضاً، وهذا يعني أنها خالية من الإمكانيات
| |
القياس النطاق في ppm |
القرار في ppm |
الناتج الناتج المقاومة |
الاسمية المنحدر في mV/ppm |
إمدادات الطاقة | الاتصال |
| OZ1.2H-An-M12 | 0.005... 2000 | 0.001 |
التناظرية 0...-2 فولت (بحد أقصى -2.5 فولت) 1 kΩ |
- ألف |
9-30 VDC ما يقرب من 20-56 mA |
5 أقطاب M12 القابلة للشحن شاشة
وظيفة الأسلاك: رقم PIN1: إشارة القياس رقم PIN2: +U PIN3: GND الطاقة رقم PIN4: إشارة GND PIN5: n. c. |
| OZ1.2N-An-M12 | 0.05.2000 | 0.01 | - مائة | |||
| OZ1.2H-Ap-M12 | 0.005... 2000 | 0.001 |
التناظرية 0...+2 فولت (بحد أقصى +2.5 فولت) 1 kΩ |
+ 1000 | ||
| OZ1.2N-Ap-M12 | 0.05.2000 | 0.01 | +100 |
(خاضع للتغييرات التقنية!)
3. OZ1.2 (مخرجات رقمية، معالجة إشارات رقمية)
-إمدادات الطاقة معزولة غلفانياً داخل المستشعر
-إشارة الخروج معزولة كهربائياً أيضاً، وهذا يعني أنها خالية من الإمكانيات
|
القياس النطاق في ppm |
القرار في ppm |
الناتج المقاومة الخارجة |
إمدادات الطاقة | الاتصال |
| OZ1.2H-M0c | 0.005... 2000 | 0.001 |
Modbus RTU
لا يوجد مقاومات في جهاز الاستشعار |
9-30 VDC
ما يقرب من 20-56 mA |
شاشة M12 ذات 5 أقواس وظيفة الأسلاك: رقم PIN1: محفوظ رقم PIN2: +U PIN3: GND الطاقة رقم PIN4: RS485B رقم PIN5: RS485A |
| OZ1.2N-M0c | 0.05.2000 | 0.01 |
(خاضع للتغييرات التقنية!)
4. OZ1.2 4-20 mA (مخرجات تشبيهية، معالجة إشارات تشبيهية داخلية)
هناك حاجة إلى اتصال كهربائي خال من الإمكانيات لأن جهاز الاستشعار الإلكتروني غير مجهز بـ
العزلة
4.1 الاتصال الكهربائي: مصراع نهاية 2 قطب
| |
القياس النطاق في ppm |
القرار n في ppm |
الناتج الناتج المقاومة |
الاسمية المنحدر في mA/ppm |
الجهد العرض |
الاتصال |
| (أوز1.2ما0).5 | 0.005... 0500 | 0.001 |
4...20 مآ غير معايرة |
32.0 |
12...30 VDC RL 50Ω...RL 900Ω |
المحطة ذات القطبين (2 × 1 ملم2)
الموصى به: كابل مستدير 4 ملم 2 × 0.34 ملم2 |
| OZ1.2MA2 | 0.005... 2000 | 0.001 | 8.0 | |||
| OZ1.2MA5 | 0.05،500 | 0.01 | 3.2 | |||
| OZ1.2MA10 | 0.05...1000 | 0.01 | 1.6 | |||
| OZ1.2MA20 | 0.05.2000 | 0.01 | 0.8 |
(خاضع للتغييرات التقنية!)
4.2 الاتصال الكهربائي: 5 أقطاب M12 فلنج القابل للشحن
|
القياس النطاق في ppm |
القرار في ppm |
الناتج الناتج المقاومة |
الاسمية المنحدر في mA/ppm |
الجهد العرض |
الاتصال |
| OZ1.2MA0.5-M12 | 0.005... 0500 | 0.001 |
4...20 مآ غير معايرة |
32.0 |
12...30 VDC RL 50Ω...RL 900Ω |
M12 ذو 5 أعمدة فليانج القابض
وظيفة الأسلاك: PIN1: n. c. رقم PIN2: +U رقم PIN3: -U PIN4: n c. PIN5: n. c. |
| OZ1.2MA2-M12 | 0.005... 2000 | 0.001 | 8.0 | |||
| OZ1.2MA5-M12 | 0.05،500 | 0.01 | 3.2 | |||
| OZ1.2MA10-M12 | 0.05...1000 | 0.01 | 1.6 | |||
| OZ1.2MA20-M12 | 0.05.2000 | 0.01 | 0.8 |
(خاضع للتغييرات التقنية!)
الاحتياطي أجزاء
| النوع | غطاء الغشاء | الالكتروليت | (إمري) | حلقة O |
| لجميع أوز1.2 |
(إم20)2 |
EOZ1/W، 100 مل المادة رقم 11101 |
S1 |
14 × 1.8 سيليكون |
(خاضع للتغييرات التقنية!)
